Kenwood TM-D710 internes GPS Modul nachrüsten nach DO2HEY

Details

Wer das Kenwood TM-D710 Gerät sein Eigen nennt und APRS nutzen möchte, kommt bald um die GPS Funktionalität nicht herum. Es gibt diverse externe Nachrüstmöglichkeiten die aber eine weitere Verkabelung und einer weiteren Spannungsversorgung des GPS Empfängers meist bedingen. Ich wollte aber eine Lösung die nicht zu viel kostet und keine weitere Verkabelung oder eine Huckepack Kombination vorsieht. Die hier gezeigt Lösung kann schnell und einfach von jedem umgesetzt werden und kostet keine 20 Euro. Dann macht auch die mobile Nutzung und APRS richtig Spaß.



Folgende Teile werden für den Umbau benötigt. Als GPS Empfänger kommt ein Leadtek LR9552 zum Einsatz.
Das Modul gibt es als RS232 oder TTL Version. Wer die RS232 Version bekommt sollte diese verwenden, leider bekommt man diese nicht sehr oft. Wer die TTL Variante verwendet benötigt noch einen RS232 zu TTL Pegelwandler so wie es in der Anleitung gezeigt wird.

Bezugsmöglichkeiten: Leadtek LR9552 und der RS232 to TTL Pegel Wandler



Bitte beachten Sie das dies eine selbst erstellte Anleitung ist und nur als Hilfestellung dient. Es handelt sich hierbei um keine originale Anleitung des Geräteherstellers. Sie führen die in dieser Anleitung beschriebene Prozedur auf eigenes Risiko und unter Ausschluss jeglicher Garantie auf Richtigkeit und Vollständigkeit durch. Bitte beachten Sie eventuelle Garantie, Gewährleistungs- oder andere Gesetzliche Bestimmungen ihres Landes.

TM-D710 GPS_1

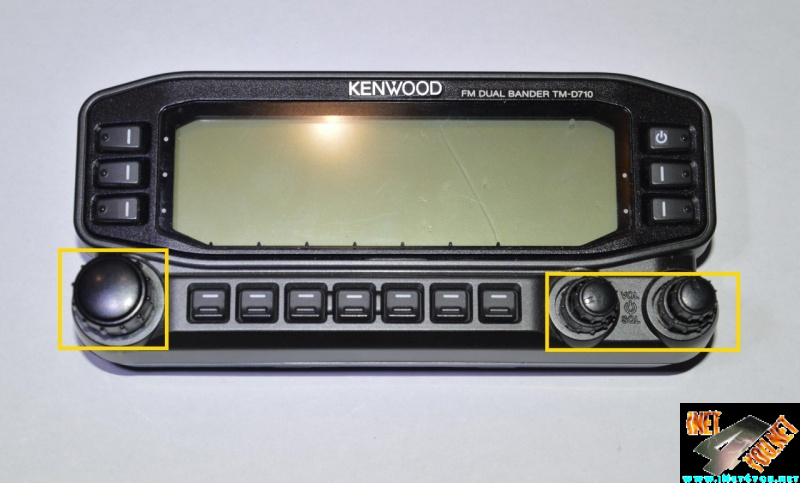

Als erstet müssen sie die Knöpfe einfach abziehen. Das kann schon etwas straff sein aber keine Angst.



TM-D710 GPS_2

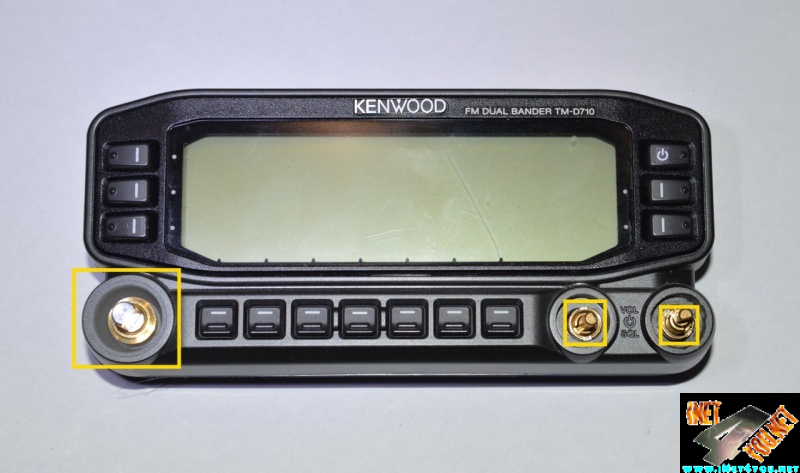

Nachdem die Knöpfe ab sind, müssen noch die Muttern gelößt werden. Das geht am einfachsten mit einen Schraubendreher oder einer Spitzzange wenn kein spezielles Werkzeug zur Hand ist.



TM-D710 GPS_3

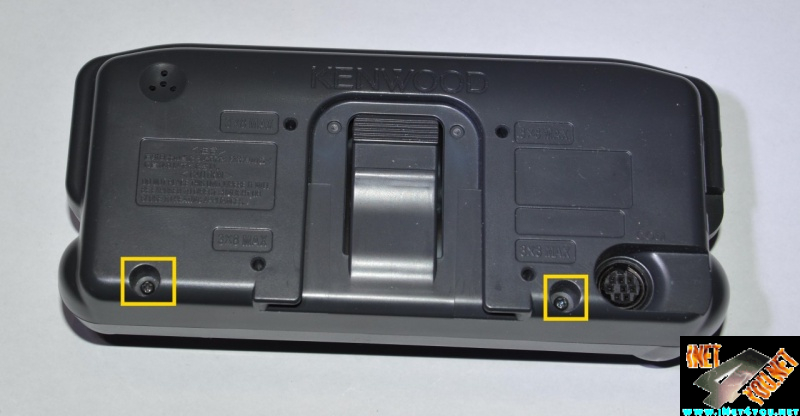

Auf der Rückseiter befinden sich noch 2 Kreutzschlitzschrauben die herausgedreht werden müssen. Danach kann man das Kunststoffgehäuse einfach auseinander klappen und somit öffnen.



TM-D710 GPS_4

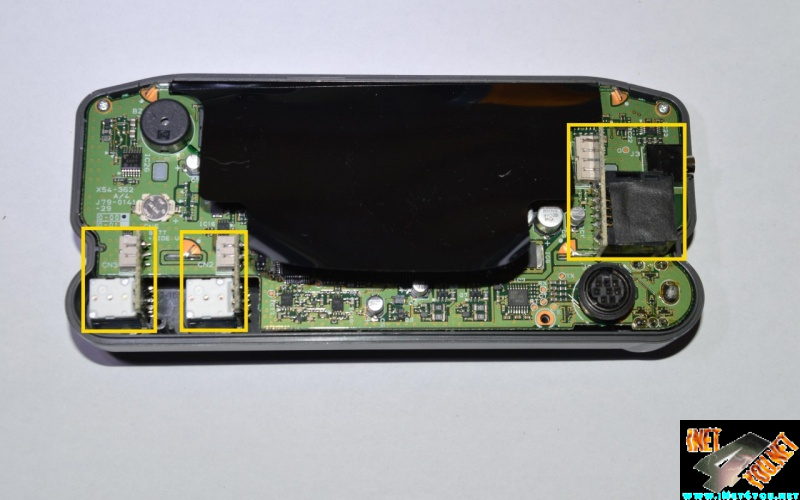

Liegt die Platiene frei, ziehen Sie die beiden Lautsprecherregler und die Datenbuchse ab.



TM-D710 GPS_5

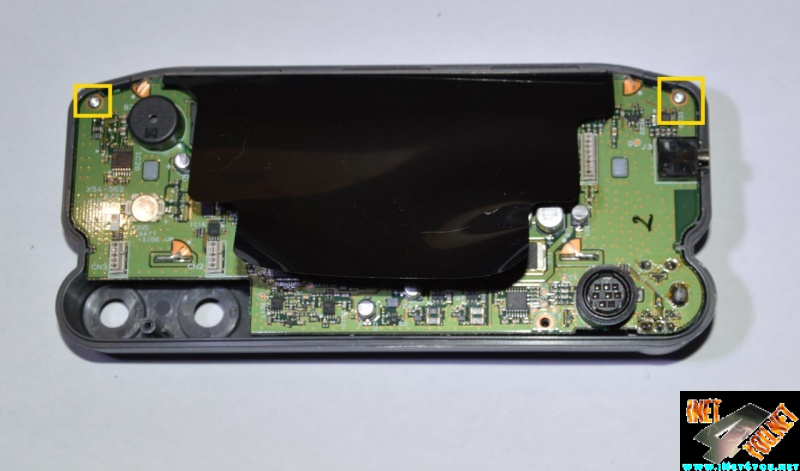

Die zwei Kreutschlitzschrauben entfernen das vordere Kunstoffgehäuse.

TM-D710 GPS_6

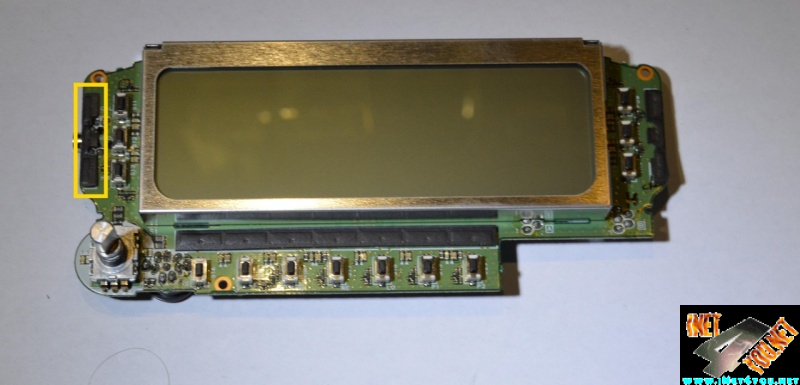

Wenn man das Bedienteil von vorn ansieht müssen Sie die Gummierung entfernen.



TM-D710 GPS_7

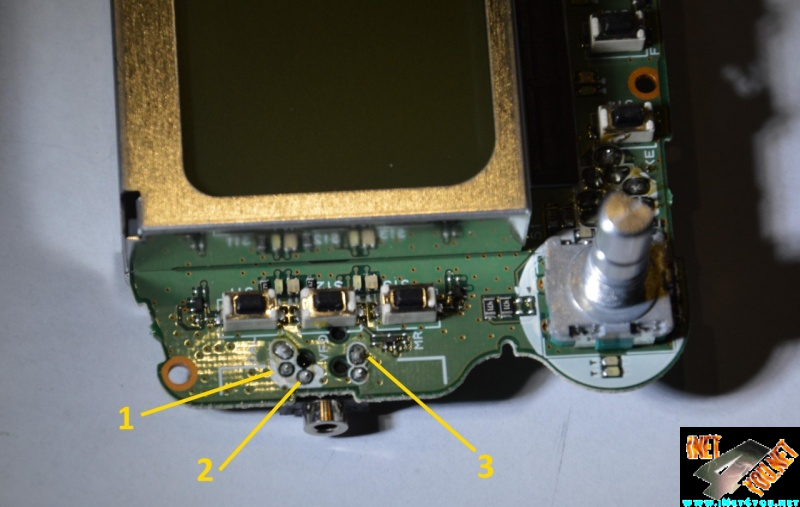

Unter der Gummierung befinden sich die Lötpunkte der GPS Buchse. Diese Lötpunkte werden wir für den internen GPS Empfänger nutzern. Die Buchse sollten Sie von aussen verblenden. Folgende Signale liegen an den Lötpunkten an:
Punkt 1 = Minus
Punkt 2 = Data Out
Punkt 3 = Data In



TM-D710 GPS_8

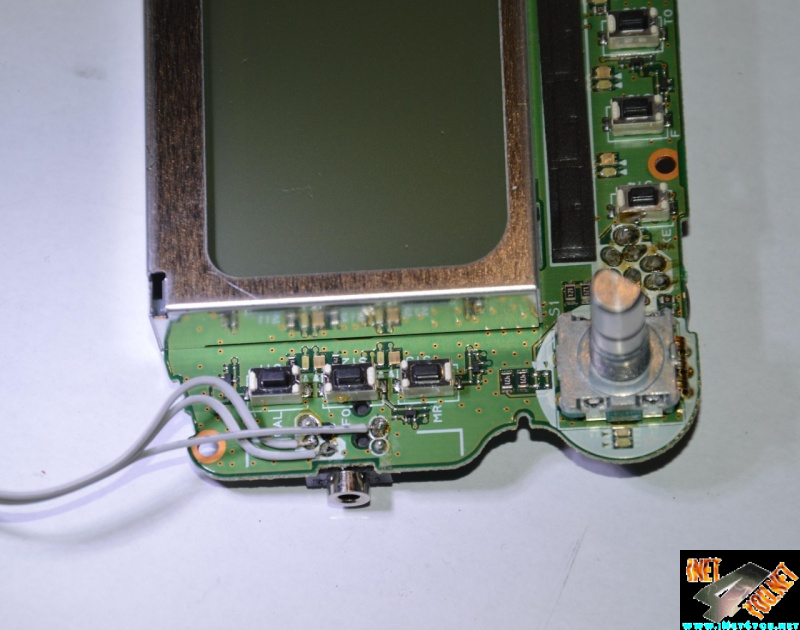

So sieh das ganze aus wenn die Kabel angelötet sind. Ich habe dazu ein altes Floppy oder IDE Kabel verwendet.



TM-D710 GPS_9

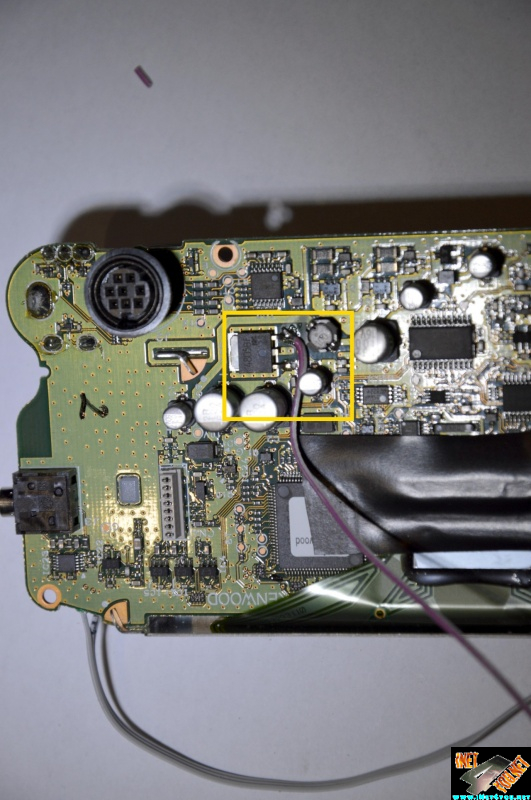

Auf der Rückseite der Platiene benötigen wir noch einen Anschluß für die Spannungsversorgung des GPS Empfängers. Es gibt mehrere Punkte um die Spannung abzugreifen, ich habe mich für den im Bild gezeigten entschieden da diese leicht zu verlöten ist.



TM-D710 GPS_10

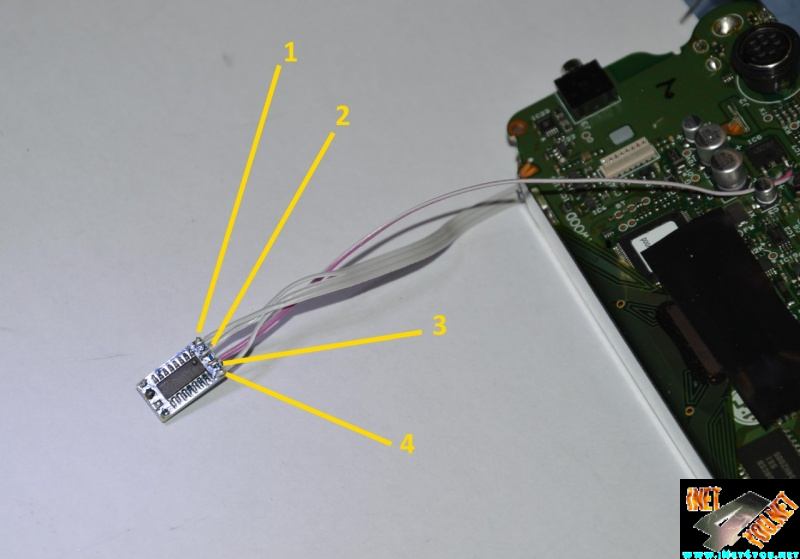

Wer ein GPS mit TTL Pegel verwendet muss das Signal in ein RS232 umwandeln. Das gleiche GPS Modul gibt es auch mit RS232 Pegel den das TM-D710 direkt verarbeiten kann in diesen Fall benötigen Sie den Pegelwandler nicht.

Pin Belegung:
Pin 1 = TTL Out
Pin 2 = TTL in
Pin 3 = Plus
Pin 4 = Minus



TM-D710 GPS_11

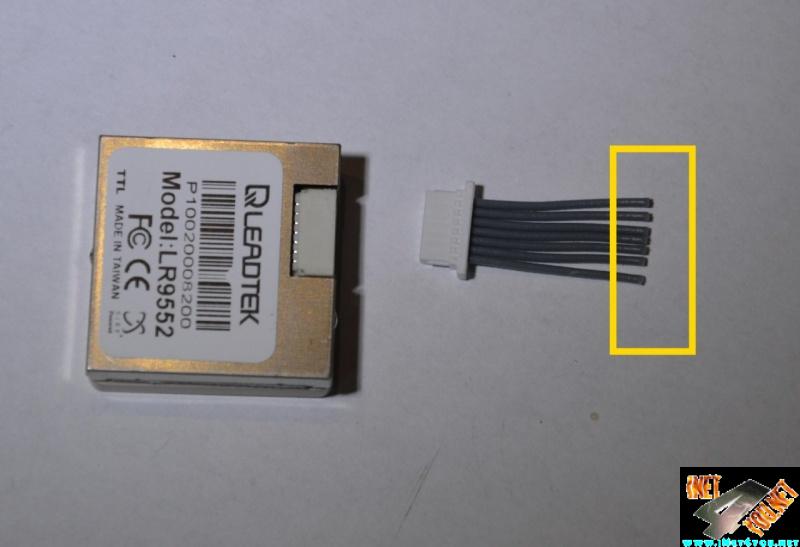

Bei den GPS Modul liegt meist ein Kabel bei. Den Stecker einfach abschneiden und zum Löten vorbereiten.



TM-D710 GPS_12

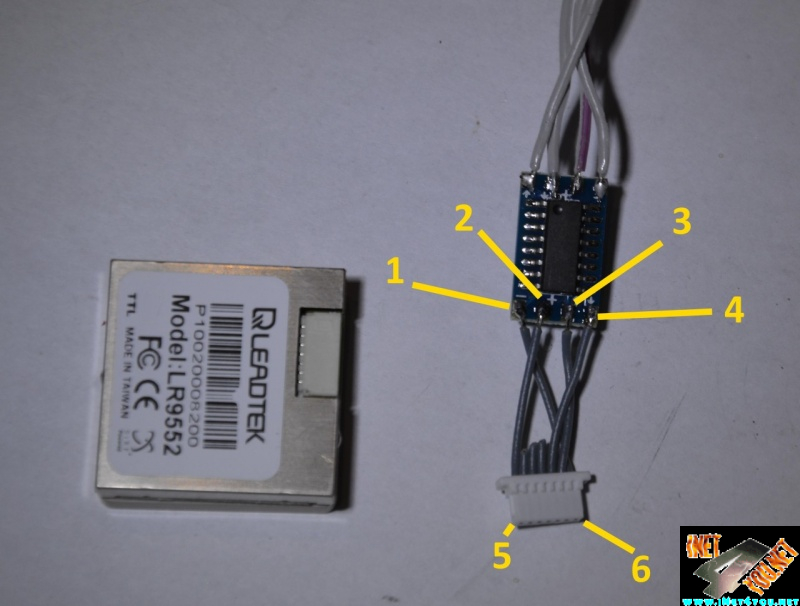

Den Modularstecker für das GPS kann man gleich zum Löten an den Pegelwandler verwenden. Der im Bild bezeichnete Pin 6 ist falsch, richtig ist Pin 11-

Pin1 = Minus
Pin2 = Plus
Pin3 = RS232 IN
Pin4 = RS232 OUT
Pin5= GPS Plus
Pin6 = nicht verwendet
Pin7 = nicht verwendet
Pin8 = nicht verwendet
Pin9 = GPS IN
Pin10 = GPS OUT
Pin11 = GPS Minus


TM-D710 GPS_13

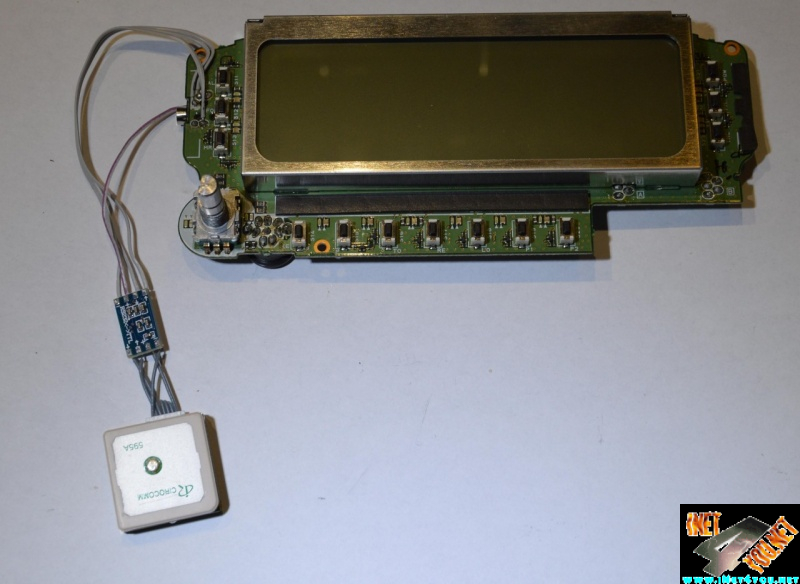

So sieht das ganze fertig aus und man kann es mal testen bevor alles zusammengebaut wird.



TM-D710 GPS_14

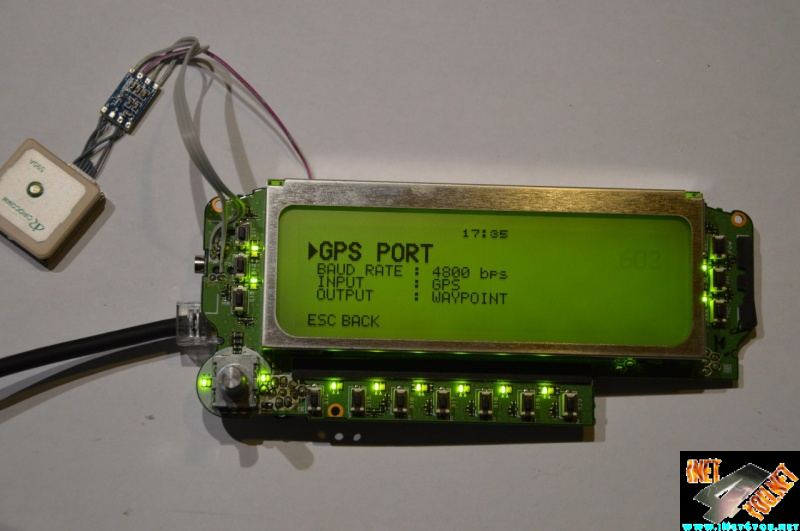

Nach den einschalten muss erstmal der GPS Port eingeschalten werden. Die Baudrate von 4800 bps ist zu wählen. Im Menüpunkt Input ist GPS zu wählen.



TM-D710 GPS_15

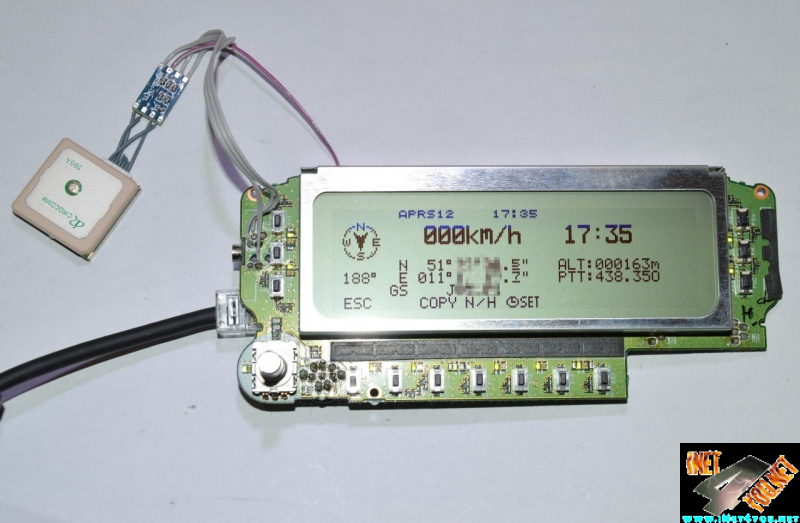

Nicht lange und die GPS Daten werden angezeigt. In geschlossenen Räumen kann das schon mal schwierig werden. Am besten man macht das in Fensternähe oder legt das Bedienteil mal in das Fensterbrett. Bei aktiven Empfang blinkt oben rechts das "GPS" Symbol



TM-D710 GPS_16

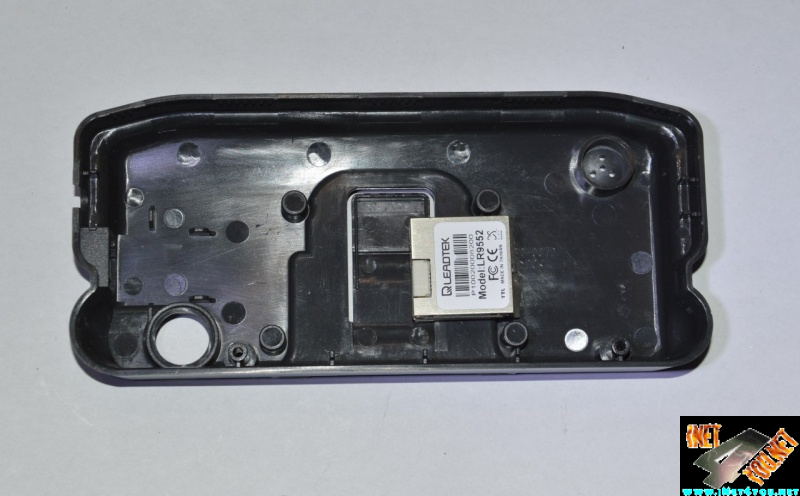

Hat der Test funktioniert, kann das GPS Modul fest verbaut werden. Der beste Platz, ohne Veränderungen am Gehäuser vornehmen zu müssen, ist der im Bild gezeigte. Am besten mit etwas doppelseitigen Klebeband fixieren.



TM-D710 GPS_18

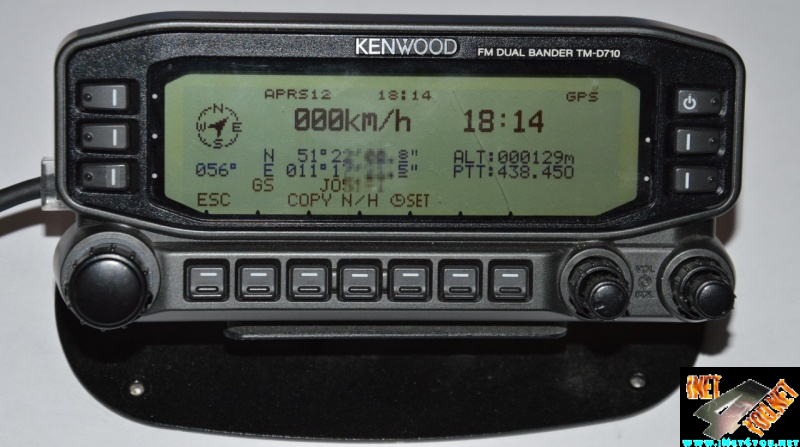

Nachdem das Gerät wieder zusammengebaut wurde kann man es noch einmal testen. Wie man im Bild sehen kann werden die GPS Daten richtig empfangen. Beim aktiven Empfang blinkt oben rechts das "GPS" Symbol.



Ich hoffe, die Anleitung war hilfreich und ich würde mich freuen, wenn sie diese Anleitung entsprechend weiterverlinken oder teilen. Bei Fragen oder Anregungen nutzen Sie die Kommentarfunktion.
