Vergleich Octagon Twin LNB Slim Optima Model OTLSO für Amsat Es´hail2 QO-100 Quarztausch

Details

eshail_titel_1Zwischenzeitlich hat sich rumgesprochen, daß die im Fachhandel erhältlichen kommerziellen LNB der Firma Octagon enstprechend für den Es`Hail2 Empfang umgebaut werden können. Leider gibt es bei diesen Modellen Unterschiede, so gibt es 2 Modelle mit je 2 x 27MHz Quarzen und 1 Modell mit einen 25MHz Quarz. Die LNB's und deren Umverpackung sehen bis auf kleine Unterschiede fast identisch aus. In diesen Beitrag werden die einzelnen Merkmale gezeigt. So könnt Ihr das Wunsch LNB beim Händler besser finden, leider sind die Lager momentan so gut wie leergefegt und die verbliebenden Exemplare  werden zunehmend teurer.







In den Modellen 1208 und 1301 befinden sich jeweils 2 x 27MHz Quarze, also für jeden Ausgang einen 27MHz Quarz. Hier kann man z.B. einen Quarz gegen einen 27,8516MHz Quarz tauschen, um das Empfangssignal einen 70cm SSB Empfänger oder SDR zuzuführen. Den zweiten Ausgang, also den zweiten Quarz kann man gegen einen 26,4185MHz tauschen, um das Empfangsignal einen DVB TV Receiver zuzuführen.

Beim Modell 1609 wurde nur ein 25MHz Quarz verbaut. Diesen sollte man zumindest gegen einen 25,7885MHz tauschen können, um das Empfangssignal einen 70cm SSB oder SDR Empfänger zuzuführen. Ein ATV Empfang direkt am DVB Empfänger ist so erstmal nicht möglich.

In jeden Fall ist das Auslöten der Quarze eine sehr sehr knifflige Angelegenheit und sollte mit größter Vorsicht geschehen. Alternativ lege ich Euch mal nah, über den Universellen Empfangsmischer für Es'hail-2/Amsat Phase-4A der Amsat-dl (Amsat-dl.org) nachzudenken.

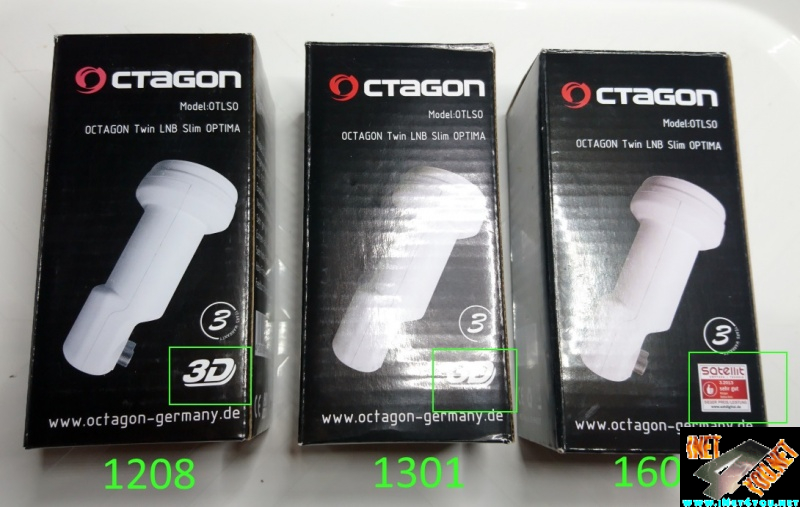

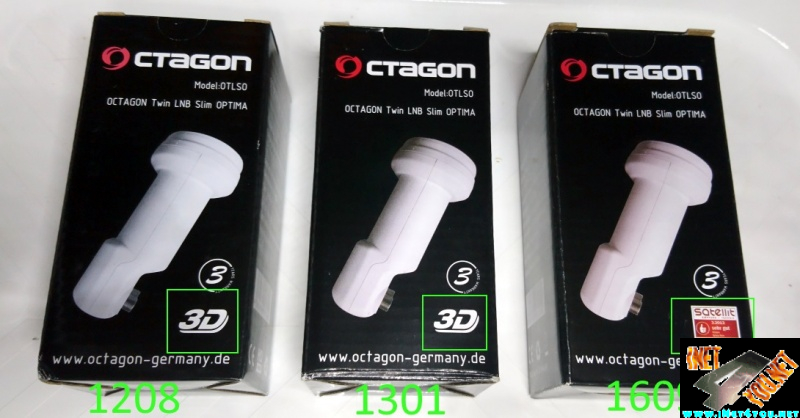

Das 3D Logo wurde gegen das Test Logo getauscht.

LNB_vergleich_1

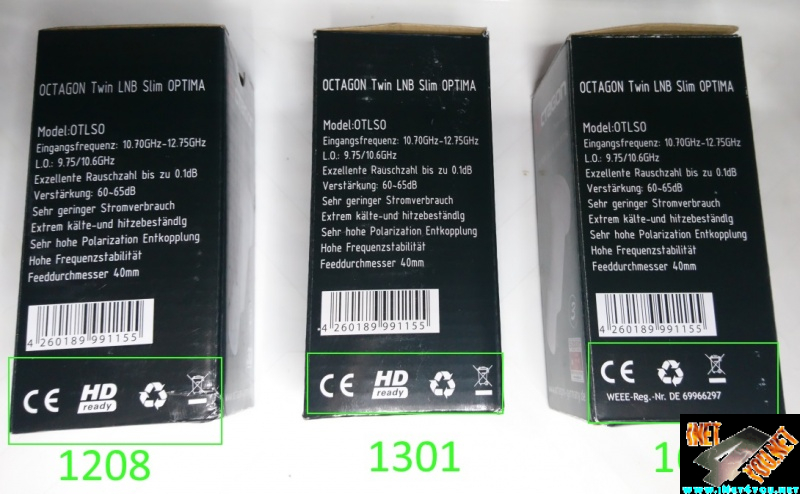

Das HD ready Logo ist verschwunden.

LNB_vergleich_2


Auch auf der Rückseite wurde das 3D Logo gegen das Testlogo getauscht.

LNB_vergleich_3

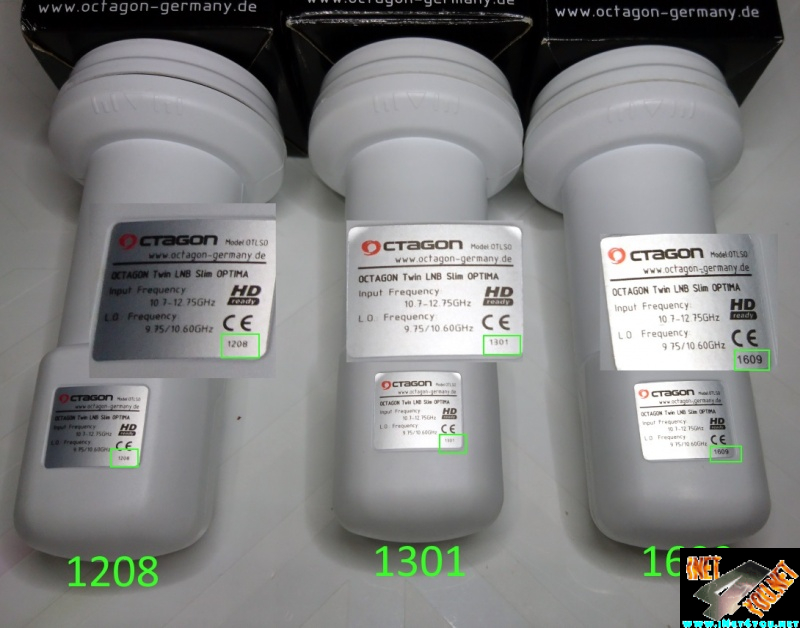

Auf den Typenschild erkennt man das erste mal überhaupt die Model Version.

LNB_vergleich_5

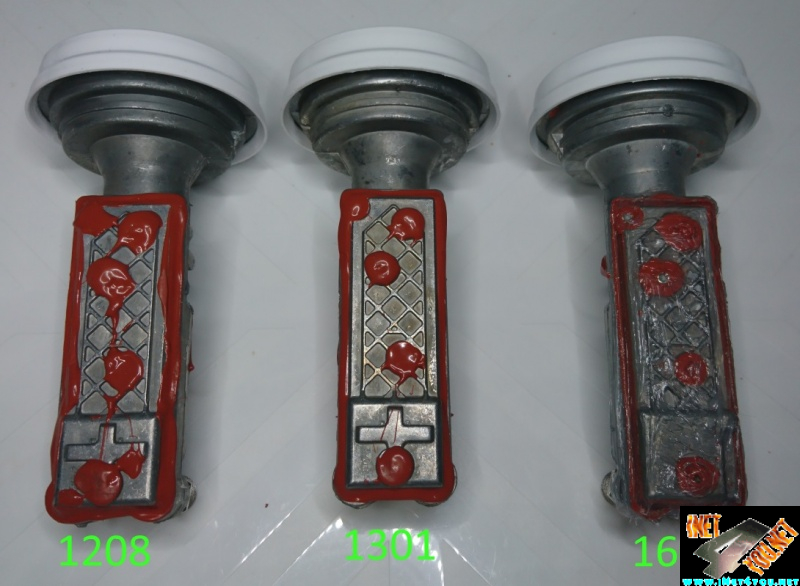

Erstmal absolut identisch. Beim rechten LNB ist nur etwas Dichtmasse aus früheren Experimenten zu sehen.

LNB_vergleich_8

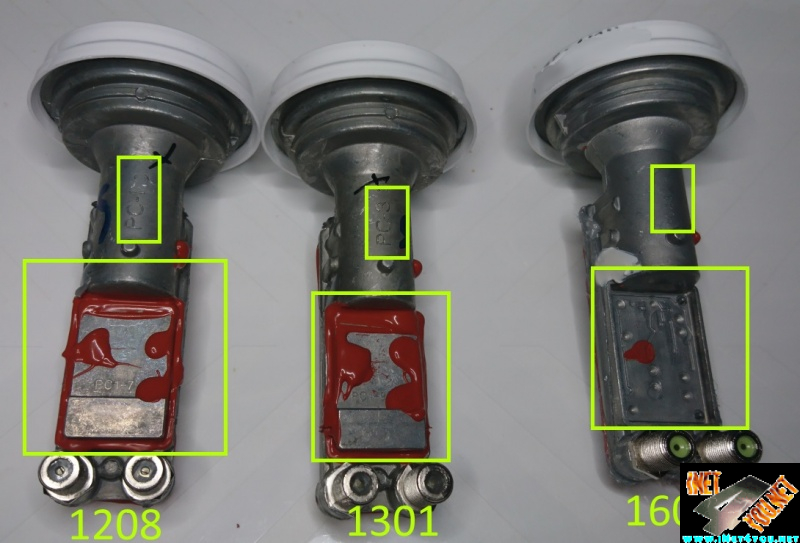

Auf der Unterseite hat das Modell 1609 keine Öffnung da alles auf einer einzigen Schaltung untergebracht wurde. Am LNB Schaft sind unterschiedliche Prägungen zu erkennen.

LNB_vergleich_10

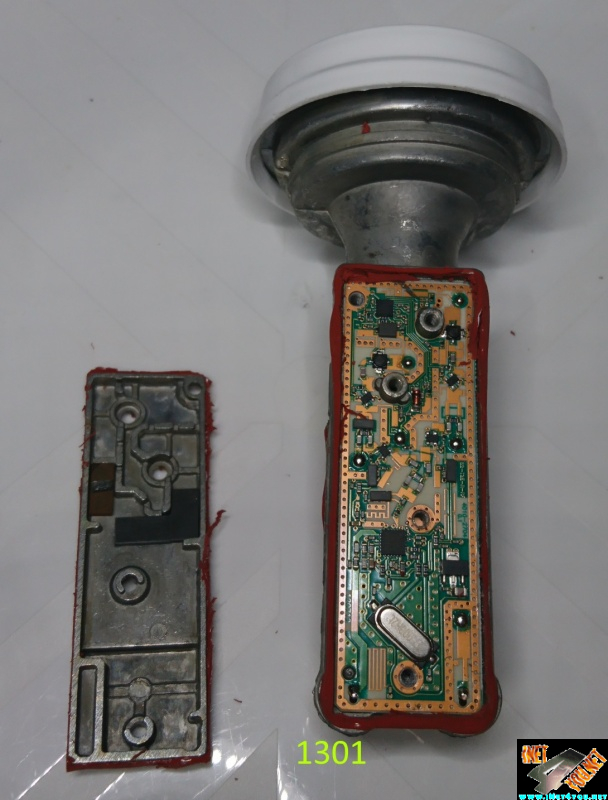

Beim 1208 + 1301 ein 27MHz Quarz oben im Gehäuse,
LNB_vergleich_6

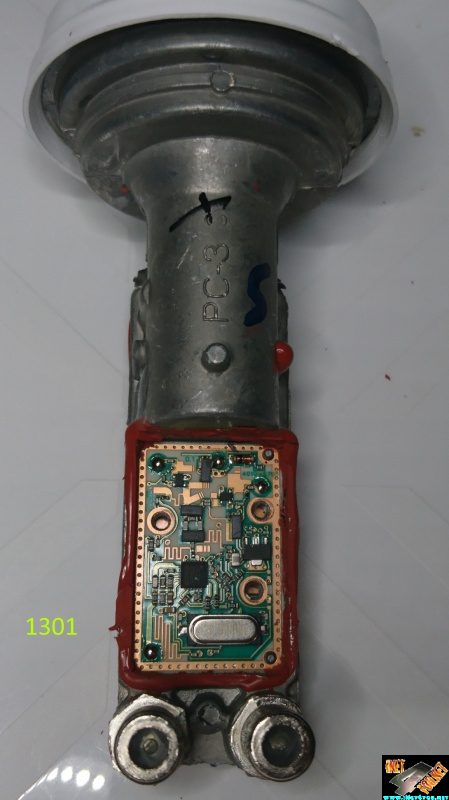

und je ein 27MHz Quarz unten im Gehäuse.

LNB_vergleich_9

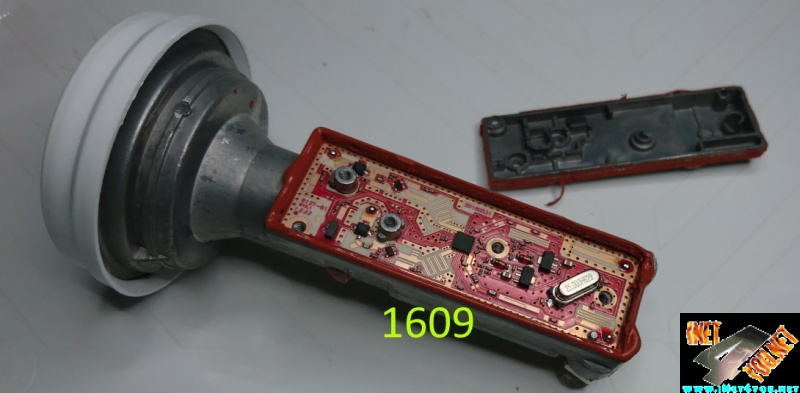

Das ist schon alles beim 1609 mit einen 25MHz Quarz.

LNB_vergleich_7
