Anleitung: Touchscreen / LCD tausch Galaxy Ace 2 von Samsung

Details

Beitragsseiten

Hier eine bebilderte Anleitung zum Zerlegen eines Galaxy Ace 2 von Samsung. Dies ist unter anderen nötig, wenn Ihr ein Display tauschen müsst, das Gehäuse wechselt oder der Tochscreen nicht mehr reagiert oder gar gesprungen ist. Ihr benötigt dazu einen kleinen Kreuzschraubendreher, eine kleine Spitzzange oder Pinsette und einen Gehäuseöffner; besondere Kenntnisse sind hier nicht erforderlich.











Das Durchführen der Reparatur macht Ihr auf eigenes Risiko. Die Anleitung ist ohne Gewähr auf Richtigkeit und Vollständigkeit.

Galaxy Ace 2

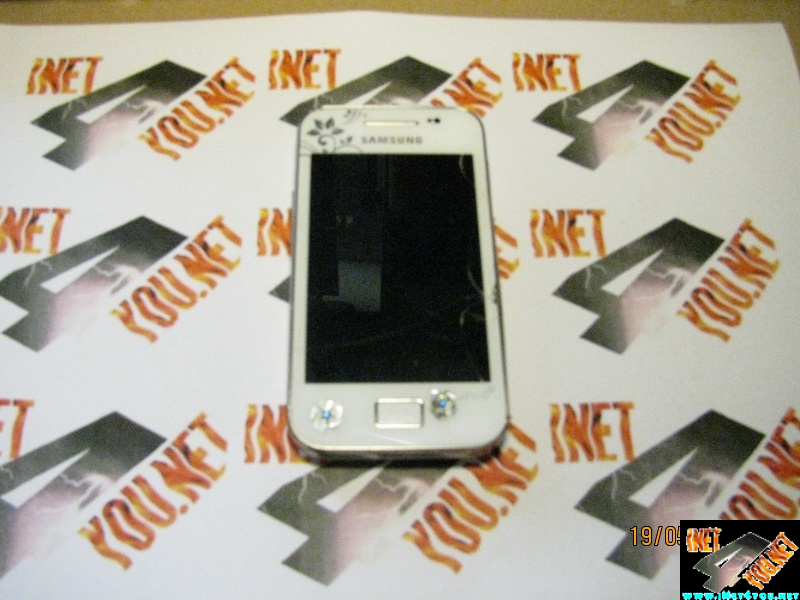

Bei diesen Modell handelt es sich um ein Galaxy Ace La Fleur mit einer gesprungenen Scheibe.



Galaxy Ace 2

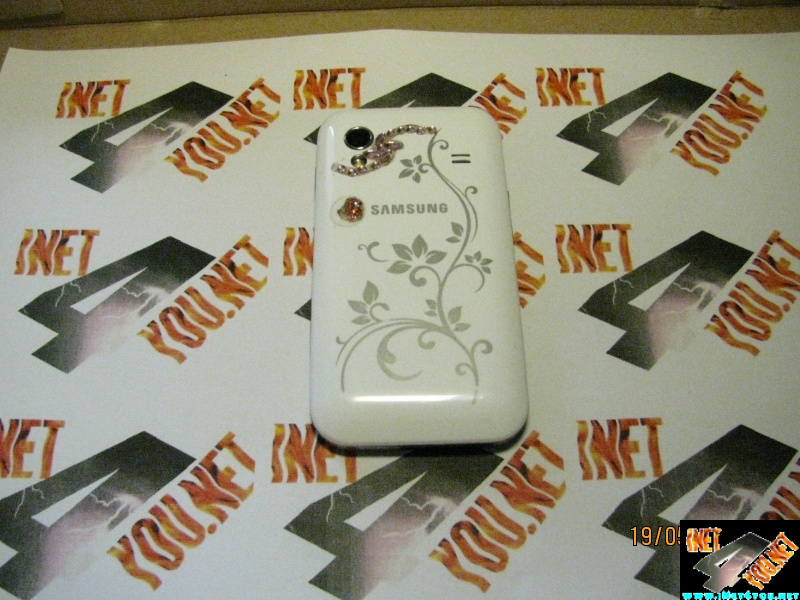

Zuerst die hintere Abdeckung öffnen



Galaxy Ace 2

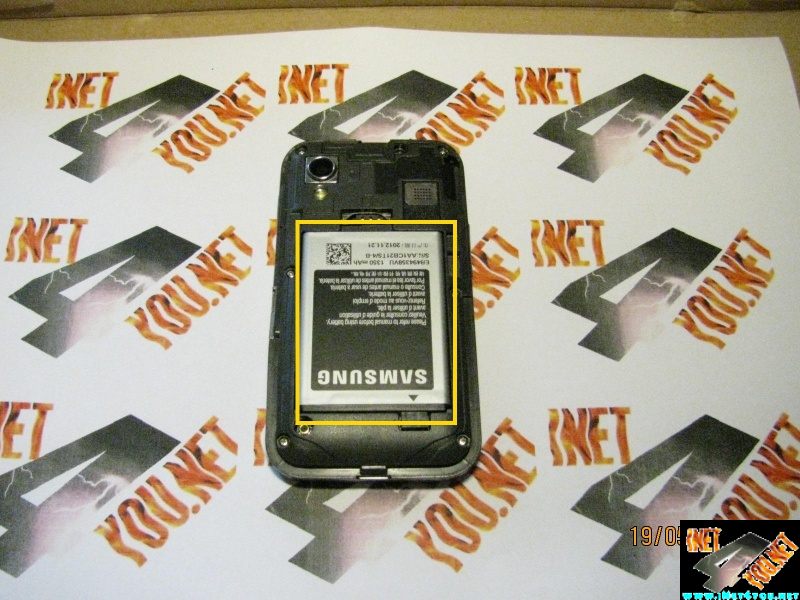

Den Akku, die Sim Karte und eine eventuell vorhandene SD Karte entfernen.



Galaxy Ace 2

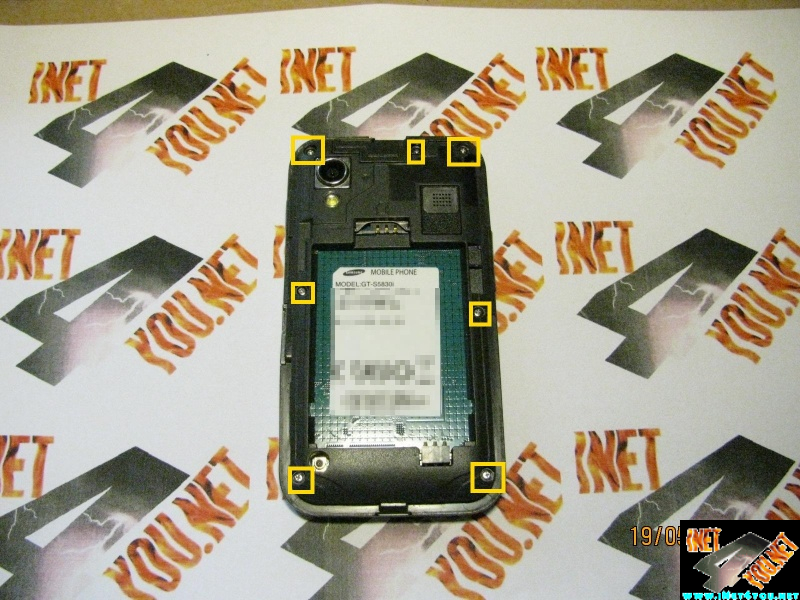

Die im oberen Bild markierten Schrauben mit einen kleinen Kreutzschlitzschraubendreher herausdrehen.



Galaxy Ace 2

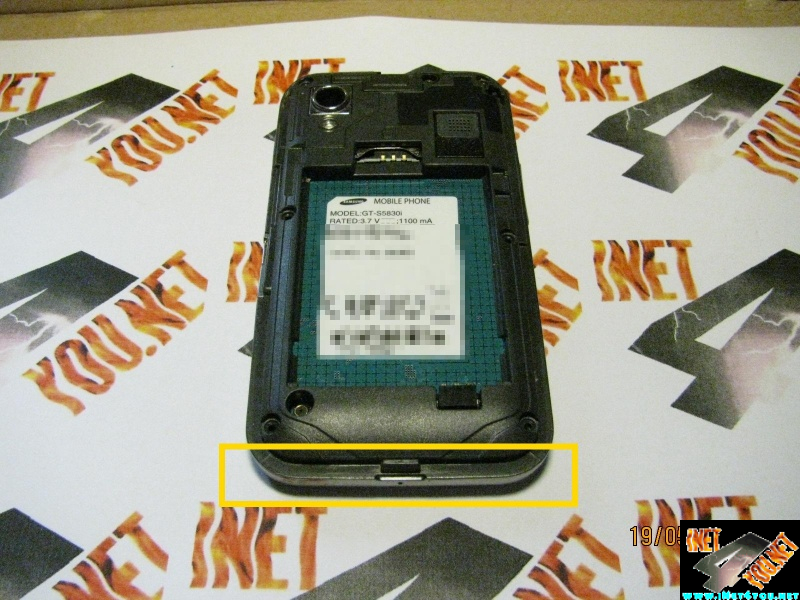

Nun lassen sich am unteren Ende des Gerätes die Gehäusehälften auseinander ziehen. Gern kann hier ein Gehäuseöffnungswerkzeug zur Hilfe genommen werden, alternativ kann auch ein Teigschaber aus den Küchenschrank dafür missbraucht werden. Bitte kein Messer oder andere Metallgegenstände dazu verwenden.



Galaxy Ace 2

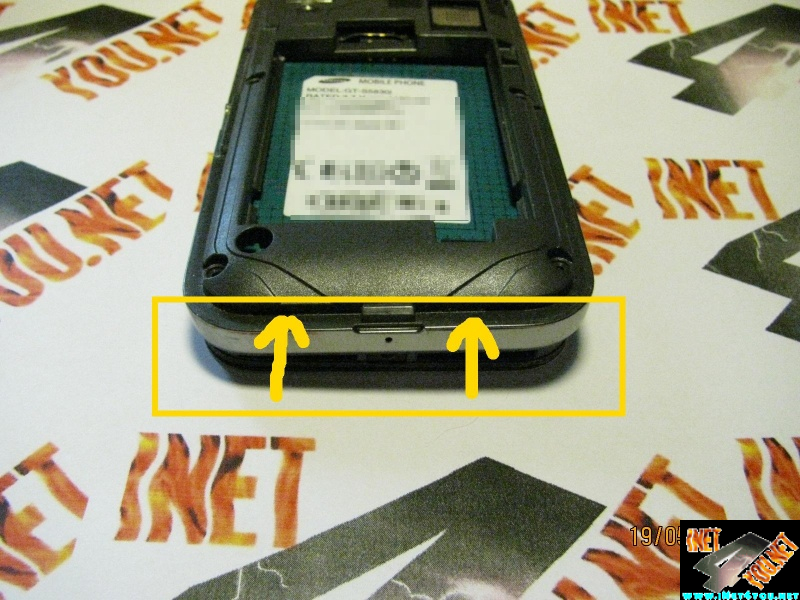

Nun kann es von Hand vorsichtig immer weiter abgehoben werden



Galaxy Ace 2

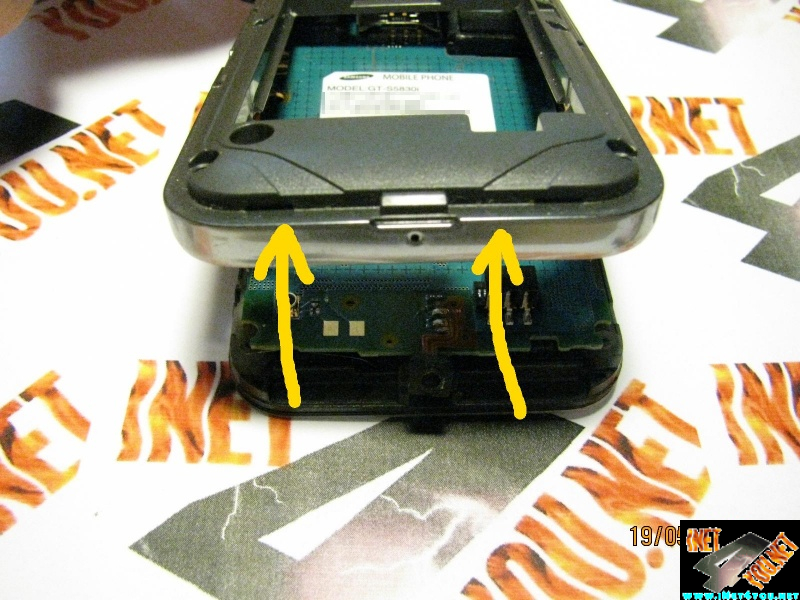

Noch ein Stück weiter abheben
