Montageanleitung N-Stecker auf Ecoflex, Ultraflex oder Aircom

Details

Hier eine bebilderte Anleitung, wie man einen N-Stecker auf ein Ecoflex 10, Ultraflex 10 oder Aircom+ Kabel montiert. Zum Einsatz kommt hier in der Anleitung ein Ultraflex 10 Kabel der Firma Messi & Paoloni. Man sollte beachten, das auf Ulraflex, Ecoflex oder Aircell Kabel nur dafür geeignete N-Stecker montiert werden könnnen. Grund dafür ist der wesentlich dickere Innenleiter, obwohl der Aussendurchmesser 10,3mm ist genau wie beim RG213 Kabel. Zur Montage benötigen Sie eine Seitenschneider, ein Kabelabisolierer oder ein entsprechendes Messer, einen Lötkolben mit Lötzinn und einen 17er und 18er Schraubenschlüssel. Zu Anwendung kommt ein N-Stecker der Firma Wimo mit der Bestellnummer 42080

Bitte beachten Sie, das dies eine selbst erstellte Anleitung ist und nur als Hilfestellung dient. Es handelt sich hierbei um keine Original Anleitung des Geräteherstellers. Sie führen die in dieser Anleitung beschriebene Prozedur auf eigenes Risiko und unter Ausschluss jeglicher Garantie auf Richtigkeit und Vollständigkeit durch. Bitte beachten Sie eventuelle Garantie, Gewährleistungs- oder andere Gesetzliche Bestimmungen ihres Landes.
Montage N-Stecker auf Ecoflex 10

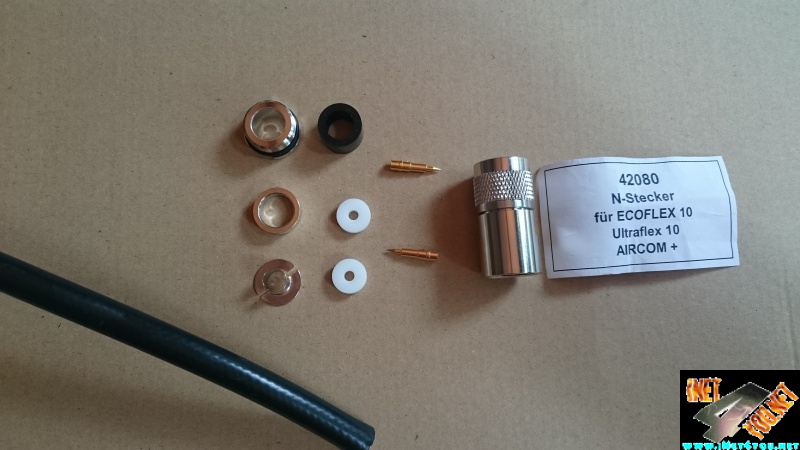

Hier alle Teile im Überblick.



Montage N-Stecker auf Ecoflex 10

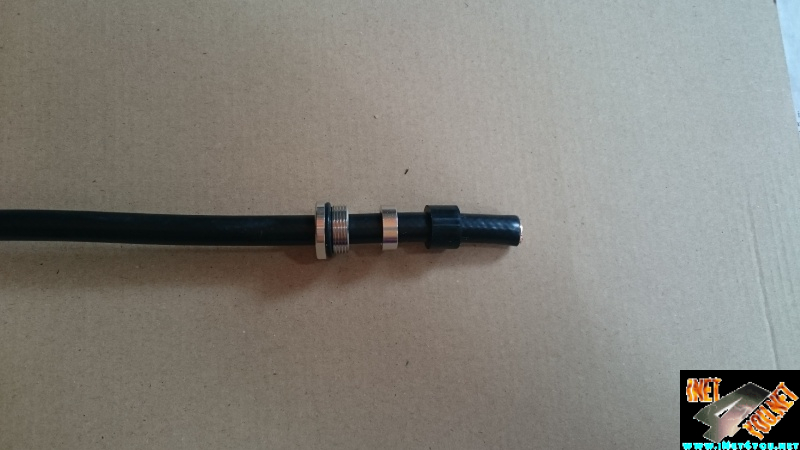

Schieben Sie die Verschraubung, den Ring und die Gummimanschette in der abgebildeten Reihenfolge über das Kabel. Sollte die Gummimanschette nicht gut rutschen hilft ein Tropfen Seife oder Fit.



Montage N-Stecker auf Ecoflex 10

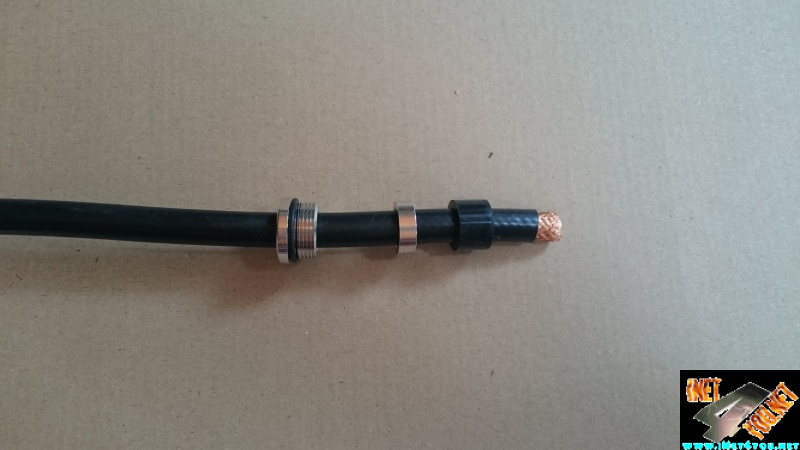

Mit einen Messer oder einer Abisolierzange ca. 7mm des Mantels entfernen ohne das Kupfergeflecht zu verletzen.



Montage N-Stecker auf Ecoflex 10

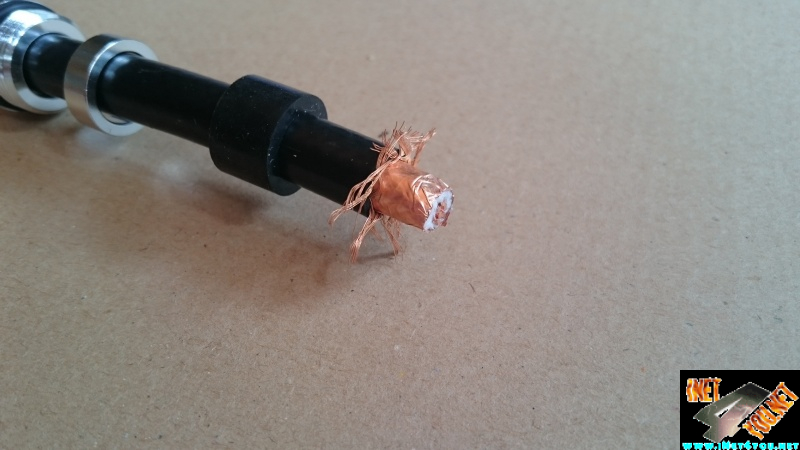

Das Kupfergeflecht nach aussen biegen. Die Folie bleibt um das Dielektrikum gewickelt.



Montage N-Stecker auf Ecoflex 10

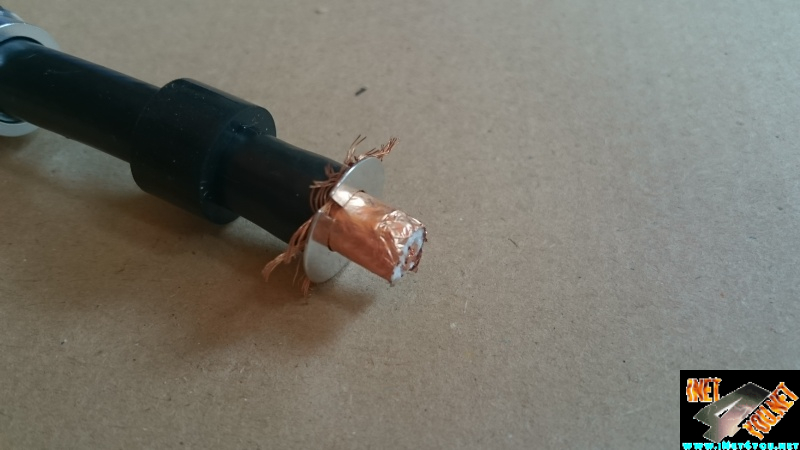

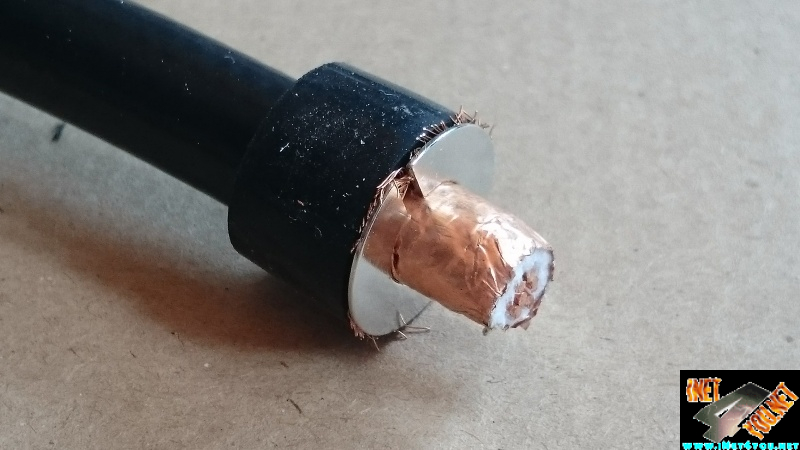

Schieben Sie die Metallhülse zwischen das Kupfergeflecht und die Folie.



Montage N-Stecker auf Ecoflex 10

Schneiden Sie das überstehende Kupfergeflecht bündig ab. Das geht besonders gut mit einer kleinen Nagelschere. Schieben Sie die Gummimanschette dann bis zur Metallhülse nach vorn.



Montage N-Stecker auf Ecoflex 10

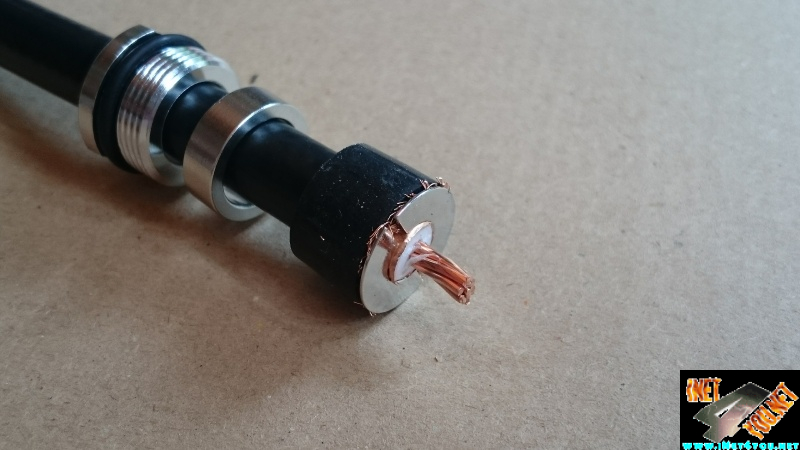

Verwenden Sie wieder ein Messer um das vordere Stück abzuisolieren.



Montage N-Stecker auf Ecoflex 10

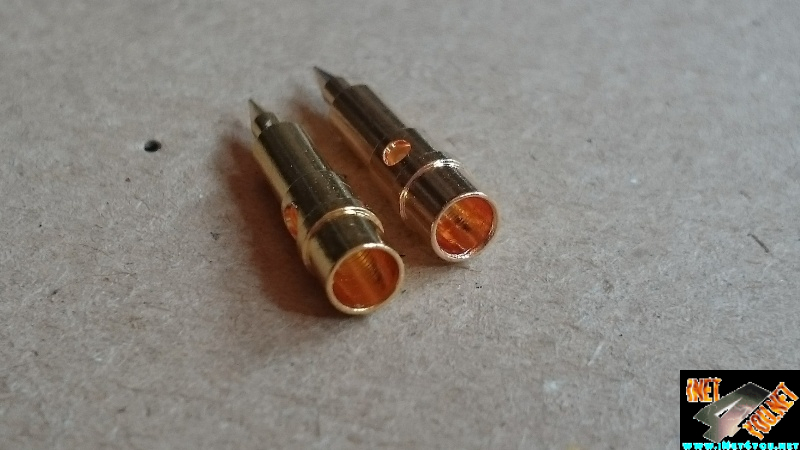

Hier kann man gut den unterschiedlichen Innendurchmesser des Innenstiftes erkennen. Verwenden Sie den kleineren (2,8mm) für Aircom+ und den großen (3,0mm) für Ecoflex und Ultraflex.



Montage N-Stecker auf Ecoflex 10

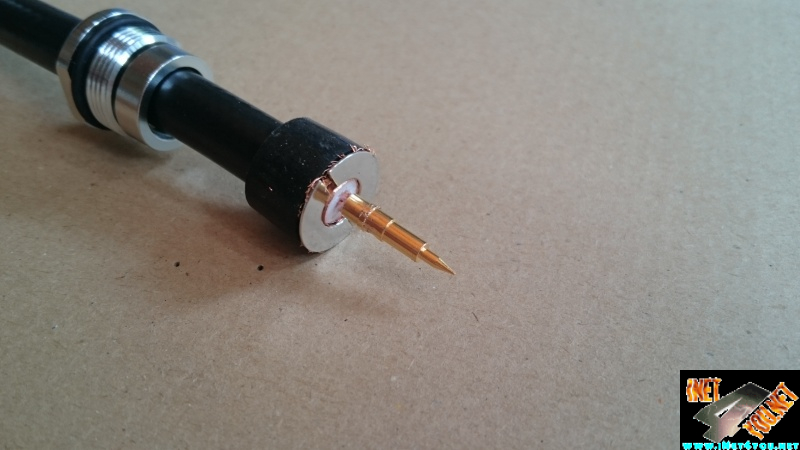

Stecken Sie den passenden Innenstift auf den Innenleiter des Koaxkabels.



Montage N-Stecker auf Ecoflex 10

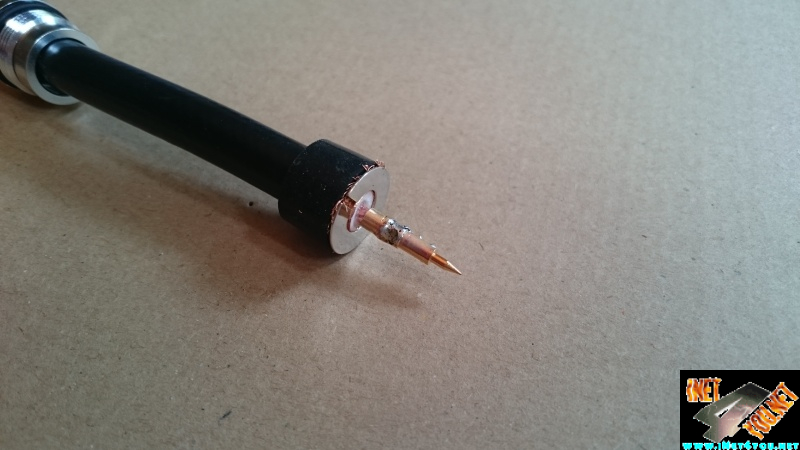

Verlöten Sie den Stift mit den Kabel.



Montage N-Stecker auf Ecoflex 10

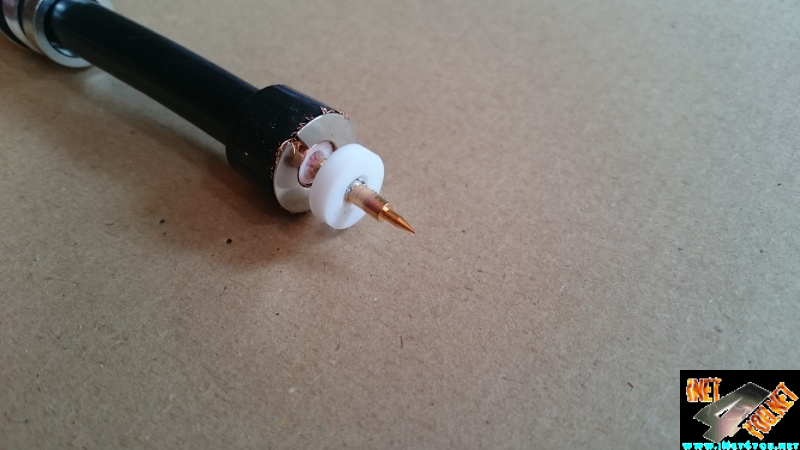

Schieben Sie eine Teflonisolierung auf den Innenstift auf.



Montage N-Stecker auf Ecoflex 10

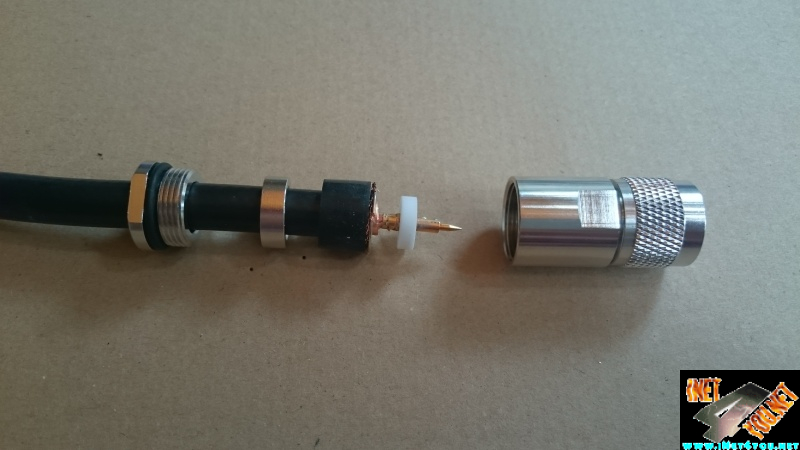

Nun stecken Sie alles zusammen. Schieben Sie das Kabel mit Innenleiter in die Steckerhülse. Schieben Sie den Metallring und die Verschraubung dann nach. Verschrauben Sie den Stecker und die Verschraubung unter zuhilfenahme eines 17er und 18er Schlüssels.



Montage N-Stecker auf Ecoflex 10

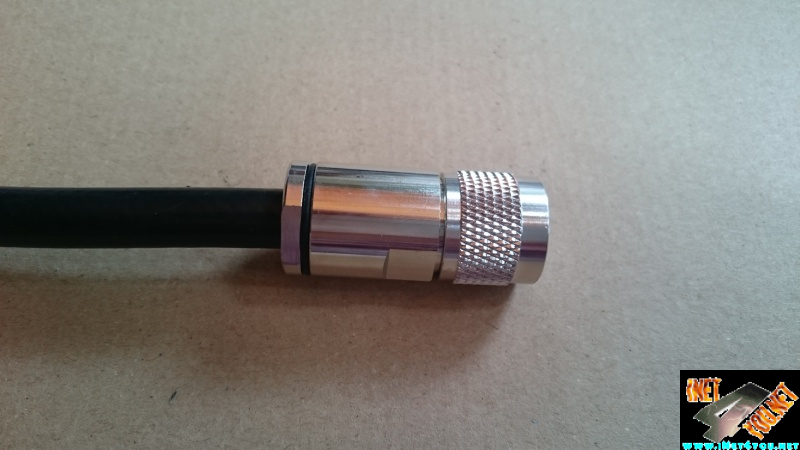

So sieht der Stecker aus wenn er fertig ist.



Montage N-Stecker auf Ecoflex 10

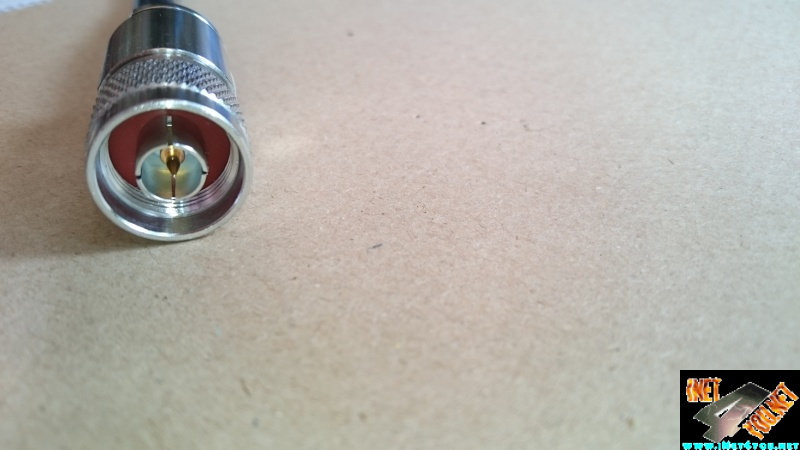

Von vorn kann man sehr gut den Innenleiter erkennen.



Montage N-Stecker auf Ecoflex 10

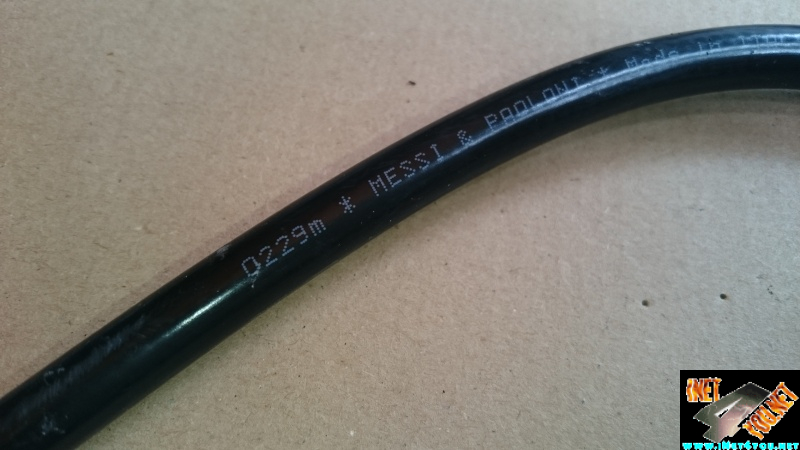

Hier noch ein Tip für das Messen der Kabellänge. In der Regel ist auf jeden Koaxkabel eineLängenmarkierung je Meter aufgeduckt. Das ersparrt eventuelles aufwemdigen Nachmessen.
